モジュール一覧

カテゴリ概要
CPU >> 各種センサーや通信のモジュールを制御するための、マイコンを搭載しています。
基本的に、CPUがないとProbockは動作しません。
データ保存 >> 電源OFF状態でも情報を保存します。
センサー >> 様々な情報を、CPUが扱えるような電気信号に変換します。
通信・制御 >> Problockと他の機器とで情報を送り合い、連携や制御を行います。
電源 >> 各種モジュールを動作させるための電源を生成します。
その他、オプション >> 上記以外のモジュール
機能モジュールの拡張・性能向上を行います。

CPU

CPU

PIC24
  • 型名
    PB-PIC24
  • モジュール 説明
    16bitマイコンを搭載しています。
    単機能程度の処理であれば、PIC24でのご使用で問題ありません。
  • スペック
    搭載マイコン:PIC24FJ128GC006-I/PT
    動作周波数:最大32MHz
    プログラムメモリ:128kB
    データメモリ:8kB

CPU

PIC32
  • 型名
    PB-PIC32
  • モジュール 説明
    32bit高速マイコンを搭載しています。
    複数モジュールの制御や複雑な処理が必要な場合は、PIC32を使用します。
  • スペック
    搭載マイコン:PIC32MZ2048EFM064
    動作周波数:最大252MHz
    プログラムメモリ:2048kB
    データメモリ:512kB

CPU

PIC32バス拡張
  • 型名
    PB-PIC32E
  • モジュール 説明
    CPU PIC32モジュールをベースに、I/Oを拡張しました。
    32bit高速マイコンを搭載しています。
    上下コネクタを、独立した別系統のバス信号とし、拡張性を向上しました。
    多数のモジュールを接続、制御する場合は、PIC32Eを使用します。
  • スペック
    搭載マイコン:PIC32MZ2048EFM064
    動作周波数:最大252MHz
    プログラムメモリ:2048kB
    データメモリ:512kB

データ保存

データ保存

Micro SDカード
  • 型名
    PB-SDC
  • モジュール 説明
    micro SD カード対応のスロットです。
    計測したデータの保存や設定値を読み込む場合等に使用します。
  • スペック
    対応SDカード:最大32GB

データ保存

温湿度/EEPROM
  • 型名
    PB-RHC-EROM
  • モジュール 説明
    工場出荷設定や、パラメータ保存等に使用できる、不揮発性メモリ(EEPROM)を搭載しています。
  • スペック
    メモリーサイズ:8kbit

センサー

センサー

非反転アンプ
  • 型名
    PB-NIAMP-V
  • モジュール 説明
    音声等の微小なアナログ信号を、処理可能なレベルにまで増幅します。
  • スペック
    電圧入力範囲:0±1.65V(入力カップリングコンデンサあり)
    入力部AC結合
    ゲイン:0~34dB (ボリューム抵抗で調整)
    コンデンサマイク用電源供給回路付属

センサー

コンパレーター
  • 型名
    PB-COMP
  • モジュール 説明
    微小なアナログ信号を増幅し、判定回路(コンパレータ回路)より、CPUに通知します。
    判定に使用するアナログ信号もCPUに出力します。
  • スペック
    電圧入力範囲:0±1.65V(入力カップリングコンデンサあり)
    入力部AC結合
    ゲイン:0~34dB (ボリューム抵抗で調整)
    比較電圧レベル:1.65~3.0V
    コンデンサマイク用電源供給回路付属

センサー

人感センサー
  • 型名
    PB-HMN-SENS
  • モジュール 説明
    人体から発する赤外線を検知する、焦電型赤外線人感センサーを用いた、人感センサーを使用しています。
  • スペック
    搭載センサー:パナソニック社製 EKM1603111
    検出距離:12m
    検出範囲:水平102°、垂直92°
センサー
ホールセンサー
  • 型名
    PB-HALL
  • モジュール 説明
    ホールセンサー(磁気センサー)を搭載します。
    用途に合わせ、2種類のセンサーをご使用できます。
    センサーの実装面は選択できます。
  • スペック
    搭載センサー1:ROHM社製 BU52025G
     動作点:+/-3.7mT
     ヒステリシス:0.8mT
     応答速度:50ms
    搭載センサー2:Texas Instruments社製 DRV5023
     動作点:+14.5mT
     ヒステリシス:8.5mT
     帯域幅:30kHz

センサー

加速度センサー
  • 型名
    PB-ACCEL
  • モジュール 説明
    3軸加速度センサーを搭載しています。
    各軸の加速度や、傾斜を計測できます。
  • スペック
    搭載センサー:Analog Devices社製 ADXL343
    加速度範囲:±2G/±4G/±8G/±16G
    分解能:10bit/11bit/12bit/13bt
    データレート:0.1~3200Hz (帯域幅:~1600Hz)

センサー

GPS
  • 型名
    PB-GPS
  • モジュール 説明
    アンテナ内蔵GPSを搭載しています。
    位置情報を取得できます。
  • スペック
    搭載センサー:QUECTEL L80-M39
    受信周期:約1s

センサー

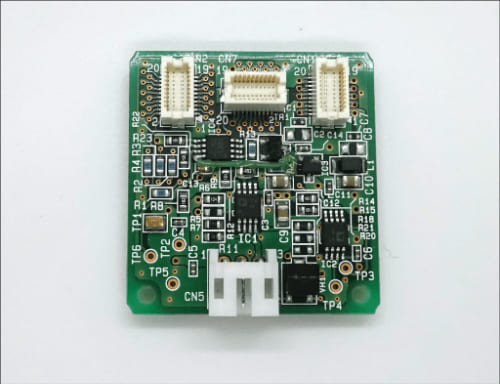

ひずみゲージ
  • 型名
    PB-STRAING-G
  • モジュール 説明
    ひずみゲージ用ブリッジと増幅回路を搭載しています。
  • スペック
    ch数:1ch
    ブリッジ回路:1ゲージ法3線式
    適合ひずみゲージ:120Ω3線
    増幅段ゲイン:100倍

センサー

熱電対
  • 型名
    PB-TC-ADC
  • モジュール 説明
    FA用途等で汎用的に用いられている、K型熱電対を用いて、温度を計測します。
    絶縁に対応しています。(オプション)
    最大4chまで増設できます。(PIC32E使用時)
  • スペック
    対応熱電対:K熱電対
    温度範囲:-200~1200℃

センサー

温湿度/EEPROM
  • 型名
    PB-RHC-EROM
  • モジュール 説明
    基板周辺の雰囲気温度や、湿度を計測できます。
  • スペック
    温度範囲:-40~125℃
    分解能:12bit(0.01℃)/12bit(0.04℃)
    湿度範囲:0~100%RH
    分解能:12bit(0.04%RH)/12bit(0.7%RH)

通信・制御

通信・制御

Wi-Fiモジュール
  • 型名
    PB-WIFI
  • モジュール 説明
    Wi-fiを用いて、無線で通信を行います。
    主に、スマートフォン、PC、サーバー、機器同士の通信ができます。
    サーバー、クライアントどちらにも対応できます。
  • スペック
    搭載IC:ESP-WROOM-02
    無線LAN規格:IEEE802.11b/g/n
    ネットワークプロトコル:IPv4、TCP/UDP/HTTP/FTP
    Wifi電源ON/OFF制御:有

通信・制御

BLE
  • 型名
    PB-BLE
  • モジュール 説明
    Bluetooth Low Energy (BLE)により、無線で通信を行います。
    主にスマートフォン、機器同士の通信ができます。
    サーバー、クライアントどちらにも対応できます。
  • スペック
    搭載IC:Microchip社製 RN-4020
    Bluetooth規格:Version4.1
    通信速度:50kbps(Microchip Low-energy Data Profile使用時)
    通信距離:最大100m

通信・制御

USBシリアル
  • 型名
    PB-USB
  • モジュール 説明
    USB to Serial変換機能により、PC等と通信します。
    USBの電源をProblockの電源としてもご使用できます。(一部非対応のモジュールもございますので詳細はお問い合わせください)
  • スペック
    搭載IC:FTDI社製 FT-232RL
    USB規格:USB2.0 Full Speed compatible.

通信・制御

RS-485
  • 型名
    PB-RS-485
  • モジュール 説明
    RS-485トランシーバーを搭載しています。
    マルチドロップ接続で、複数のRS-485機器との通信ができます。
  • スペック
    送受信制御:半二重
    データレート:最大20Mbps

通信・制御

RS-232C
  • 型名
    PB-RS-232C
  • モジュール 説明
    RS-232Cトランシーバーを搭載しています。
    RS-232C機器との通信ができます。
  • スペック
    データレート:最大460kbps
    ハードウェアフロー制御:有・無の設定可能

通信・制御

赤外線LED投光-受光
  • 型名
    PB-IR-TXRX
  • モジュール 説明
    リモコン等の赤外線信号の、送信や受信を行えます。
  • スペック
    赤外線波長:950nm
    キャリア発振周波数:35kHz

通信・制御

4-20mA受信
  • 型名
    PB-4-20mA-RX
  • モジュール 説明
    4-20mAカレントループの受信ができます。
    主にFA業界で用いられている、4-20mA信号を用いたセンサー等を接続できます。
    絶縁にも対応できます。
  • スペック
    入力抵抗:250Ω
    測定範囲:0~20mA

通信・制御

4-20mA送信
  • 型名
    PB-4-20mA-TX
  • モジュール 説明
    主にFA業界で用いられている、4-20mA信号の送信ができます。
    絶縁にも対応できます。
  • スペック
    抵抗負荷:600Ω(MAX)
    出力範囲:0~20mA

通信・制御

I/O Port
  • 型名
    PB-GPIO
  • モジュール 説明
    入出力8chの汎用デジタルI/Oポートです。
  • スペック
    ch数:8ch(入出力数の割り振りは任意に設定できます)
     ※Port0のみオープンドレイン出力です
    入力電圧範囲:-0.5~5.5V
    出力電圧:3.3V
    出力電流: シンク +8mA(min)、 ソース -4mA(min)

通信・制御

I/O Port用フォトカプラ入出力
  • 型名
    PB-GPIO-PC
  • モジュール 説明
    I/O Portの拡張モジュールです。
    フォトカプラ入出力に対応しています。
  • スペック
    ch数:入力4ch、出力4ch
    入力電圧範囲:3.3~12V
    (12V以上でご使用の場合は電流制限抵抗を追加すれば対応できます)
    入力電流:2.4mA(max)/3.3V、4.2mA(max)/5V、11.5mA(max)/12V
    出力電圧(耐圧):80V(max)
    出力電流:各ch2.2mA(min)

通信・制御

I/O Port用トランジスタ出力
  • 型名
    PB-GPIO-TR
  • モジュール 説明
    I/O Portの拡張モジュールです。
    高負荷電流出力に対応しています。
  • スペック
    ch数:出力2ch
    方式:Nchオープンドレイン出力
    耐圧:60V(max)
    出力電流:1A(max)

通信・制御

I/O Port用リレー出力
  • 型名
    PB-GPIO-RY
  • モジュール 説明
    I/O Portの拡張モジュールです。
    リレー出力に対応しています。
  • スペック
    ch数:出力2ch
    方式:リレー出力
    リレー負荷:AC125V 0.3A/DC30V 1A
    接点出力:C接点×2

通信・制御

I/O Port用シュミットトリガ入力
  • 型名
    PB-GPIO-ST
  • モジュール 説明
    I/O Portの拡張モジュールです。
    シュミットトリガ入力に対応しています。
    ヒステリシスにより、入力信号の耐ノイズ性が向上します。
    入力割り込み機能に対応しています。
  • スペック
    ch数:入力8ch
    入力割り込み:全入力のワイヤードOR

通信・制御

スピーカー
  • 型名
    PB-SPK
  • モジュール 説明
    オーディオアンプにより、スピーカーへ音声信号を出力します。
  • スペック
    入力ソース:AMP出力またはCPU出力より選択
    スピーカ出力:8Ω 1ch
    電圧利得:約20倍
    出力コネクタ:Φ2.5mmジャック(モノラル)

電源

電源

システム電源
  • 型名
    PB-POWER
  • モジュール 説明
    Problock内部で使用する電源を生成します。
  • スペック
    入力電圧範囲:DC6~15V
    出力電圧:3.3V、5V
    出力電流:最大500mA
    保護機能:逆電圧入力、過電流、過熱

電源

外部電源入力
  • 型名
    PB-EXT
  • モジュール 説明
    ACアダプタ等の、外部DC電源からProblock本体に電源を供給します。
  • スペック
    入力電圧範囲:DC6~15V

電源

24-40Vto12V(電源)
  • 型名
    PB-DC-DC12V
  • モジュール 説明
    DC24Vの入力に対応しています。
    内部でDC12Vを生成し、Problock本体に電源を供給します。
  • スペック
    入力電圧範囲:DC19~40V

その他、オプション

その他、オプション

RTC
  • 型名
    PB-RTC
  • モジュール 説明
    リアルタイムクロックICを搭載しています。
    二次電池によるバッテリーバックアップ機能に対応しています。
  • スペック
    二次電池:ML1220
    定周期設定:周期1か月~0.5秒
    アラーム設定:曜日・時・分/時・分

その他、オプション

ピッチ変換
  • 型名
    PB-CONV
  • モジュール 説明
    2.54mmピッチのユニバーサル基板を搭載しています。
    外部機器等への拡張に使用します。
  • スペック
    スルーホール:11×7 + 9×1

その他、オプション

アイソレーション
  • 型名
    PB-ISOPOW
  • モジュール 説明
    外部との入出力を絶縁します。
    熱電対、4-20mA入力、4-20mA出力にご使用できます。
  • スペック
    対応モジュール:熱電対、4-20mA入力、4-20mA出力

その他、オプション

外部電源入力フィルタ
  • 型名
    PB-EMI
  • モジュール 説明
    外部入力電源に対するEMIフィルタです。
  • スペック
    搭載フィルタ:Murata製 BNX022-01

その他、オプション

アナログスイッチ
  • 型名
    PB-ASW
  • モジュール 説明
    ひずみゲージ用の拡張モジュールです。
    複数のアナログ信号の入力をマルチプレクサにて選択し、CPUに出力します。
  • スペック
    スイッチ構成:4:1マルチプレクサ×4基
    オン抵抗:80Ω(typ)
